Le moteur M47 équipe une large part des BMW diesel produites entre la fin des années 1990 et le milieu des années 2000, notamment les Série 3 E46 (320d, 320Cd) et certains X3 E83. Ce bloc common rail de deux litres a fait ses preuves en termes de rendement.
Son ancienneté expose toutefois les propriétaires à des pannes récurrentes sur trois organes : les injecteurs, le débitmètre d’air et le turbo. Diagnostiquer correctement la pièce en cause évite de remplacer à l’aveugle.
Lire également : Pourquoi la BMW E36 fascine encore les passionnés d'automobile
Lecture des corrections d’injection sur le moteur M47 : le diagnostic avant tout
Sur les forums, la perte de puissance du M47 génère des fils de discussion où chacun propose sa pièce coupable. Le problème de cette approche est qu’elle ignore une étape préalable qui conditionne toute la suite : la lecture des valeurs de correction d’injection via une valise OBD.
Concrètement, le calculateur moteur ajuste en permanence la quantité de carburant envoyée par chaque injecteur. Ces corrections compensent l’usure et les écarts de fabrication. Quand elles sortent des tolérances, le moteur tourne avec un mélange dégradé, ce qui provoque des trous à l’accélération, des fumées noires ou une perte de couple franche.
A voir aussi : Fiabilité du moteur BMW N47 : mythe ou réalité ?
La mesure se fait moteur chaud, au ralenti puis en charge. Si un ou plusieurs injecteurs affichent des corrections anormalement élevées, l’étape suivante consiste à réaliser un test de débit de retour, sur banc ou directement sur le véhicule en mesurant le débit de fuite. Cette procédure permet de confirmer l’usure réelle avant d’engager des frais.
Injecteurs M47 : reconditionnement, remplacement et codage obligatoire

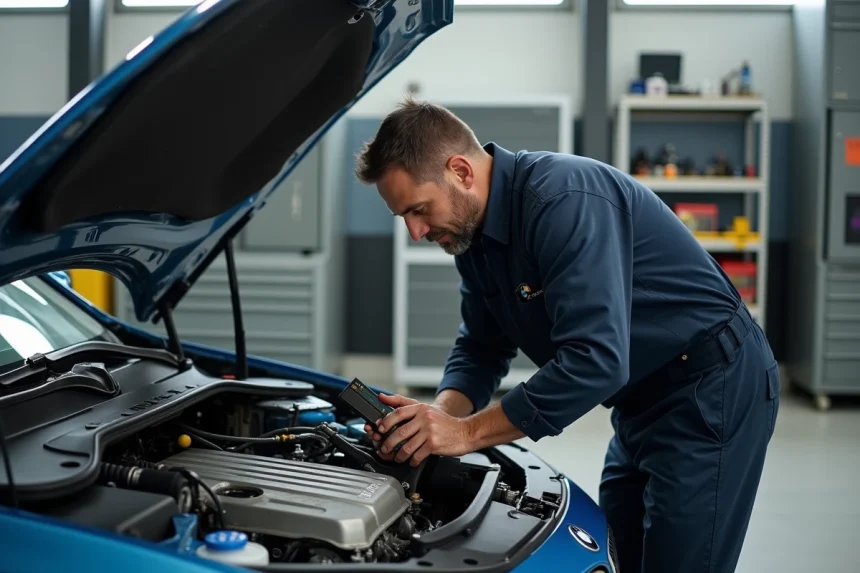

Une fois l’injecteur défaillant identifié, deux options se présentent : le remplacement par un injecteur neuf ou le reconditionnement. Le reconditionnement coûte sensiblement moins cher et donne des résultats fiables quand il est réalisé par un dieseliste équipé d’un banc d’essai. En revanche, un injecteur d’occasion non testé reste un pari risqué sur un moteur de cet âge.
Le codage des injecteurs dans le calculateur
Un point régulièrement sous-estimé : après toute intervention sur les injecteurs du M47, chaque injecteur doit être codé individuellement dans le calculateur. Chaque pièce possède une valeur de correction propre, gravée sur le corps de l’injecteur ou fournie par le fabricant. Si cette valeur n’est pas enregistrée, le calculateur continue de travailler avec les anciennes corrections, ce qui peut reproduire les symptômes de la panne initiale.
Après le codage, une remise à zéro des adaptations est nécessaire, suivie d’un essai routier dans les conditions où le problème apparaissait (montée en régime, reprise en côte, accélération à froid). Sans ces étapes, la réparation reste incomplète.
Débitmètre d’air du M47 : un capteur qui fausse toute la gestion moteur

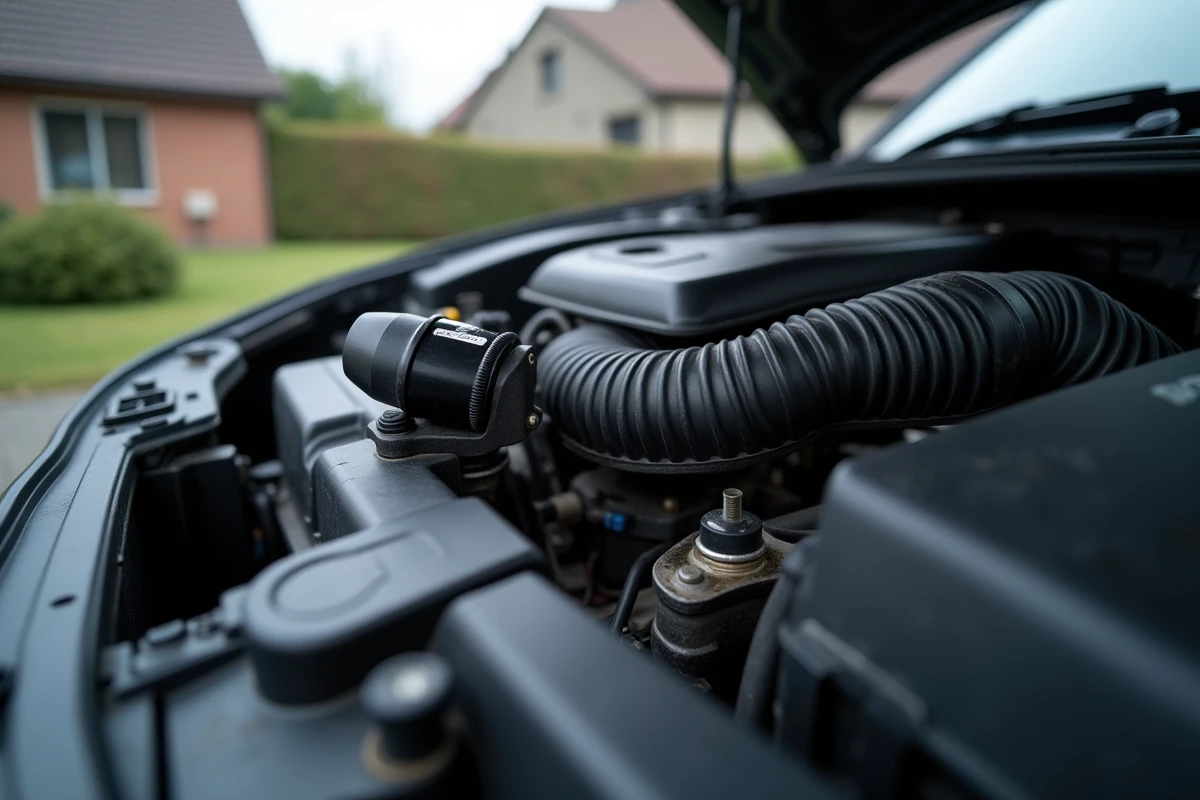

Le débitmètre d’air (ou MAF, pour Mass Air Flow) mesure la quantité d’air admise dans le moteur. Le calculateur s’en sert pour doser l’injection et piloter la pression de suralimentation. Quand ce capteur dérive, les conséquences se confondent facilement avec un problème d’injecteurs ou de turbo : perte de puissance progressive, fumées, passages en mode dégradé.
Sur le M47, le débitmètre se salit avec le temps, surtout si le filtre à air n’a pas été remplacé régulièrement ou si la vanne EGR laisse passer des résidus de combustion vers l’admission. Un nettoyage au spray spécifique peut restaurer temporairement le signal, mais un débitmètre dont la courbe de réponse est décalée doit être remplacé.
Comment distinguer un débitmètre défaillant d’un injecteur usé
Les retours terrain divergent sur ce point, car les symptômes se recoupent. Quelques indices orientent le diagnostic :
- Un débitmètre défaillant provoque généralement une perte de puissance homogène sur toute la plage de régimes, tandis qu’un injecteur usé crée des trous à des régimes précis.
- Le code défaut P0101 (circuit MAF hors plage) pointe directement vers le débitmètre, mais son absence ne l’exclut pas : une dérive lente ne déclenche pas toujours de code.
- La lecture des corrections d’injection, évoquée plus haut, reste le meilleur moyen de trancher : si les corrections sont normales, le débitmètre ou le circuit d’admission deviennent les suspects prioritaires.
Turbo du moteur M47 : wastegate grippée et géométrie variable

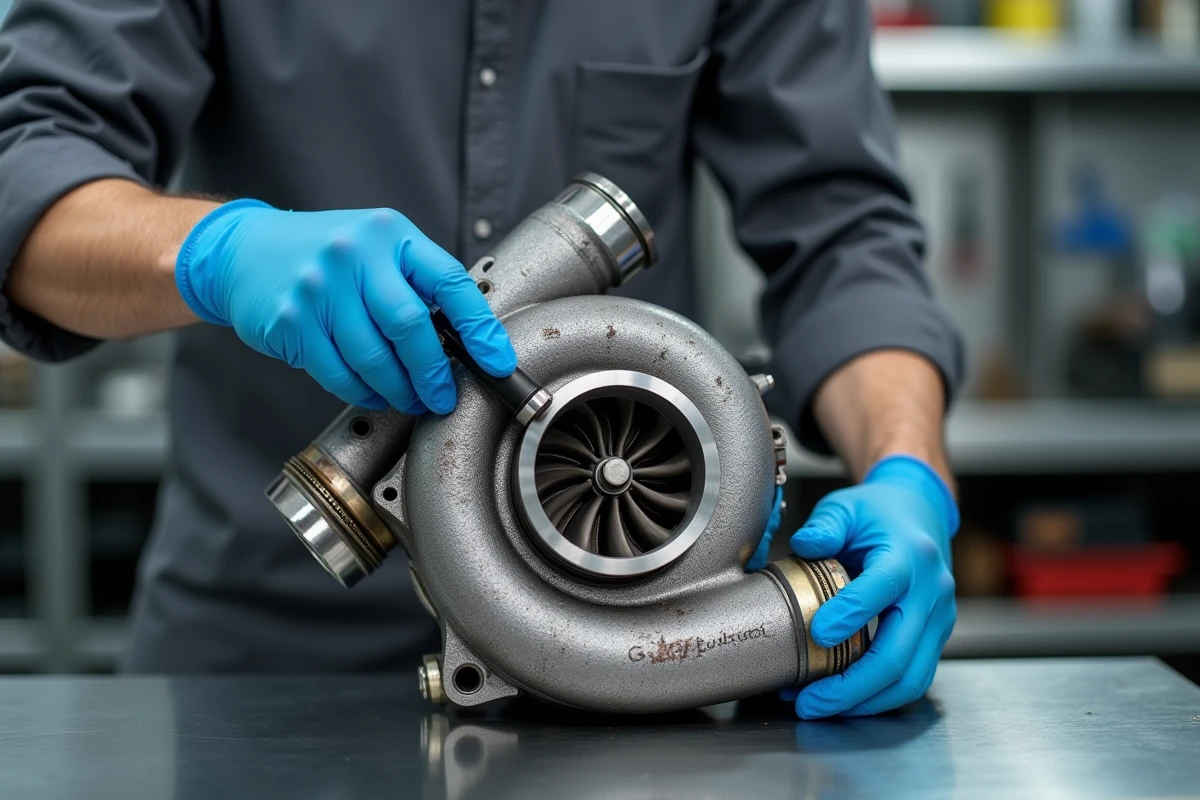

Le turbo monté sur la plupart des M47 utilise une géométrie variable. Les ailettes internes orientent les gaz d’échappement pour adapter la pression de suralimentation au régime moteur. Avec le temps et l’accumulation de suie, ces ailettes se grippent en position ouverte ou fermée, ce qui modifie radicalement le comportement du turbo.
Ailettes bloquées en position ouverte : le turbo met du temps à monter en pression, la poussée arrive tard. Ailettes bloquées en position fermée : surpression, passage en mode dégradé, risque de casse mécanique si le problème persiste.
Wastegate et électrovannes de commande
Avant de condamner le turbo, deux éléments méritent vérification. L’axe de la wastegate peut se gripper par corrosion, surtout sur les véhicules qui font beaucoup de trajets courts. Un dégrippant appliqué sur l’axe suffit parfois à restaurer le fonctionnement.
Les électrovannes de commande (souvent des pièces Pierburg) pilotent la dépression qui actionne la géométrie variable. Une électrovanne défaillante produit les mêmes symptômes qu’un turbo grippé, pour un coût de remplacement bien moindre.
Vanne EGR et circuit d’admission sur le M47 : l’interaction avec les autres pannes
La vanne EGR recircule une partie des gaz d’échappement vers l’admission. Sur le M47, son encrassement perturbe le débit d’air mesuré par le débitmètre et modifie les conditions de combustion, ce qui accélère l’usure des injecteurs. Un cercle vicieux s’installe quand la vanne EGR ne ferme plus correctement.
Vérifier le fonctionnement de la vanne EGR fait partie du diagnostic global. Sur certains M47, une anomalie EGR constatée à la valise a résolu des pertes de puissance attribuées à tort au turbo ou aux injecteurs.
Le moteur M47 reste un bloc robuste à condition d’aborder ses pannes avec méthode. La valise de diagnostic n’est pas un luxe sur ce type de motorisation common rail, c’est le point de départ de toute intervention. Remplacer une pièce sans lecture préalable des données moteur revient à traiter un symptôme sans connaître la cause, avec le risque de recommencer quelques semaines plus tard.
