Perte de puissance, fumée noire, voyant moteur allumé : ces symptômes reviennent systématiquement quand on cherche un problème de vanne EGR. Le souci, c’est que chacun de ces signes peut aussi provenir d’un capteur défaillant, d’un turbo fatigué ou d’un filtre à particules bouché. Identifier un symptôme de vanne EGR HS avec certitude demande une méthode de diagnostic précise, pas une simple liste de symptômes.
Codes défaut P0401 et P0402 : ce qu’ils révèlent vraiment sur la vanne EGR

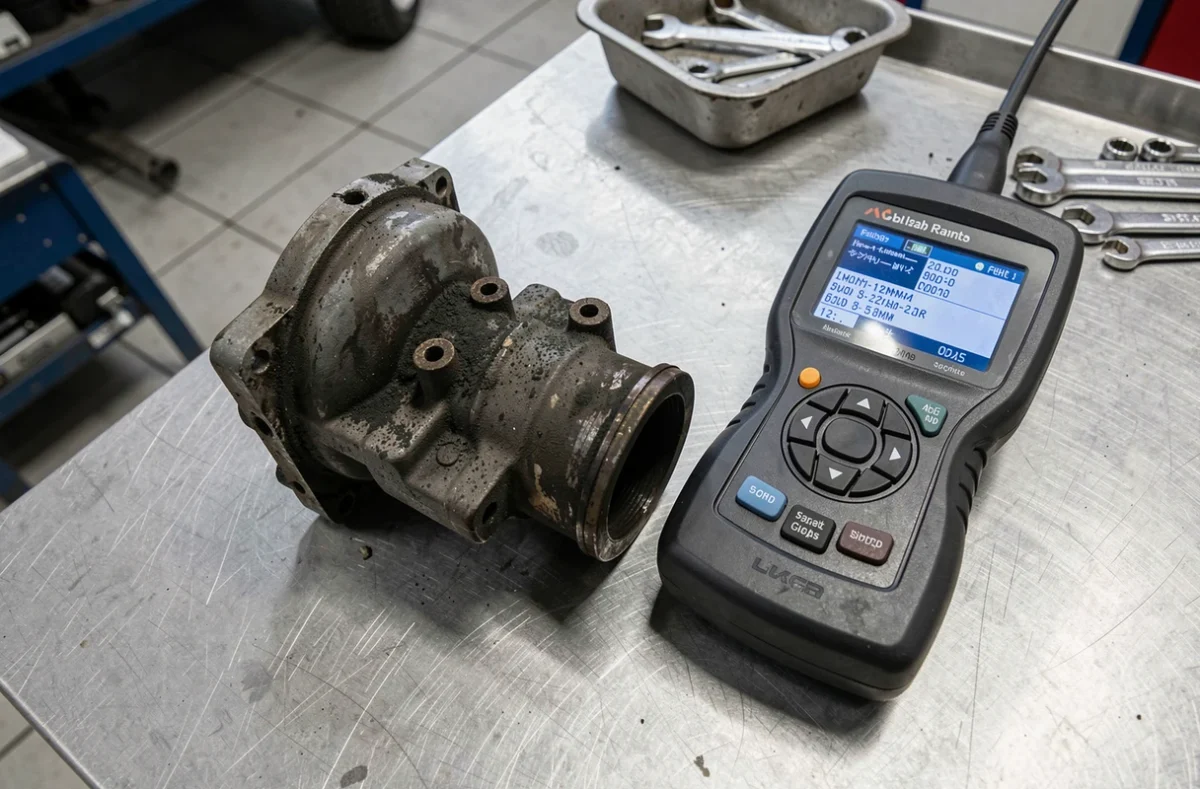

Brancher une valise diagnostic et lire un code défaut ne suffit pas à condamner la vanne EGR. Les codes P0401 (débit EGR insuffisant) et P0402 (débit EGR excessif) signalent une anomalie dans le circuit de recirculation, mais le code seul ne désigne pas la pièce fautive.
Un P0401 peut apparaître à cause d’un conduit d’admission partiellement obstrué par la calamine, d’un capteur de pression différentielle encrassé ou d’un faisceau électrique endommagé. Le code P0402, lui, peut refléter un problème sur le capteur de position de la vanne plutôt qu’un blocage mécanique.
Pour exploiter correctement ces codes, il faut consulter les données « freeze frame » enregistrées par le calculateur au moment de l’alerte. Ces données indiquent le régime moteur, la température du liquide de refroidissement et la charge moteur au moment précis du déclenchement. Si le défaut apparaît uniquement à froid et à bas régime, la piste d’un encrassement partiel est probable. Si le code revient à chaud et en charge, un problème mécanique ou électrique de la vanne elle-même devient plus crédible.
Diagnostic EGR par commande bidirectionnelle : le test qui tranche
Le moyen le plus fiable pour confirmer qu’un symptôme provient bien de la vanne EGR consiste à utiliser la commande bidirectionnelle via un outil de diagnostic. Ce test permet d’ordonner au calculateur d’ouvrir puis de fermer la vanne, tout en observant sa réponse en temps réel.
Comment fonctionne ce test
L’outil envoie une consigne d’ouverture progressive (par exemple 0 %, 25 %, 50 %, 100 %). En parallèle, le capteur de position EGR renvoie la valeur réelle de l’ouverture. Si la valeur demandée et la valeur mesurée divergent de manière significative, la vanne présente un problème mécanique : grippage, ressort cassé ou accumulation de calamine bloquant le clapet.
Ce test offre un avantage décisif : il isole la vanne de tout autre composant. Si la commande fonctionne correctement et que les valeurs concordent, la vanne est mécaniquement saine. Le problème se situe alors ailleurs dans le circuit.
Ce que le test révèle concrètement
| Résultat du test | Interprétation | Piste probable |
|---|---|---|
| Valeur mesurée = valeur demandée | Vanne fonctionnelle | Capteur MAF/MAP, conduit d’admission, turbo |
| Valeur mesurée bloquée à 0 % | Vanne bloquée fermée | Calamine, grippage mécanique |
| Valeur mesurée bloquée ouverte | Vanne bloquée ouverte | Ressort défaillant, calamine en position ouverte |
| Valeur mesurée erratique | Signal instable | Capteur de position EGR ou faisceau électrique |
Une vanne qui répond correctement au test bidirectionnel n’est pas HS, même si un code défaut EGR est enregistré. Remplacer la pièce dans ce cas revient à changer un composant sain.
Capteur MAF, capteur MAP et capteur de position EGR : les faux coupables
Plusieurs capteurs périphériques peuvent imiter un symptôme de vanne EGR défectueuse. Les ignorer conduit à des remplacements inutiles.
- Le capteur MAF (débitmètre d’air) mesure la masse d’air entrant dans le moteur. Si sa lecture est faussée par un encrassement ou un fil chaud endommagé, le calculateur ajuste mal le taux de recirculation EGR. Le moteur perd en puissance et peut produire de la fumée noire, exactement comme une EGR bloquée.
- Le capteur MAP (pression d’admission) transmet une information erronée quand il est défaillant. Le calculateur interprète une pression anormale et peut déclencher un code P0401 sans que la vanne soit en cause.
- Le capteur de position EGR lui-même peut être défectueux. Il indique alors une position incorrecte au calculateur, qui enregistre un défaut de flux alors que le clapet se déplace normalement.
Avant toute intervention sur la vanne, vérifier ces trois capteurs avec un multimètre ou un oscilloscope permet d’éliminer les fausses pistes. Un capteur MAF encrassé se nettoie avec un produit adapté en quelques minutes. Un capteur de position EGR défaillant se remplace pour une fraction du coût d’une vanne complète.
Vanne EGR encrassée ou vanne EGR morte : distinguer nettoyage et remplacement
Tous les symptômes ne pointent pas vers le même niveau de gravité. Une vanne encrassée par la calamine et une vanne dont le mécanisme interne est cassé ne se traitent pas de la même façon.
L’encrassement se manifeste progressivement : le ralenti devient légèrement irrégulier, la consommation de carburant augmente sans raison apparente, et le moteur manque de souplesse en bas régime. Dans ce cas, un nettoyage de la vanne EGR peut restaurer un fonctionnement normal. Le démontage suivi d’un trempage dans un solvant adapté et d’un nettoyage mécanique doux élimine la calamine accumulée.
En revanche, si le test bidirectionnel montre un clapet qui ne bouge plus malgré une vanne propre, ou si le ressort de rappel ne ramène plus le clapet en position fermée, la pièce doit être remplacée. Aucun nettoyage ne répare un composant mécanique cassé.
Un point souvent négligé : après nettoyage ou remplacement, il faut effacer les codes défaut et réinitialiser les valeurs d’adaptation du calculateur. Sans cette étape, le système continue de fonctionner sur les anciens paramètres et les symptômes peuvent persister alors que la vanne est parfaitement opérationnelle.
Le diagnostic d’une vanne EGR repose sur une démarche en couches : lecture des codes et des freeze frames, commande bidirectionnelle pour tester la réponse mécanique, puis vérification des capteurs périphériques. Sauter une de ces étapes, c’est risquer de remplacer une pièce qui fonctionne encore.
