Automobile

Branchement sécurisé : schemas prise remorque pour éviter les pannes

15 juin 2026
Technicien automobile branchant une prise remorque 7 broches sur un SUV dans un garage

On branche la remorque, on démarre, et au premier rond-point le clignotant gauche reste éteint. La scène est banale, mais elle expose à une verbalisation et à un risque de collision. Dans la majorité des cas, la panne ne vient pas d’une ampoule grillée : elle vient d’un fil mal affecté sur la prise ou d’un contact oxydé qu’on n’a jamais vérifié.

Table des matières
Multiplexage du véhicule : la contrainte que les schemas prise remorque classiques ignorentCode couleur des fils et affectation des broches sur une prise 7 brochesPrise 13 broches : quand passer au format étenduPrises 7P+1 et testeurs rechargeables : deux évolutions qui réduisent les pannesLa prise 7 broches + 1 broche (7P+1)Testeur d’éclairage 12 V rechargeableBranchement du faisceau d’attelage : les erreurs qui provoquent des pannes électriques

Comprendre les schemas prise remorque avant de manipuler le faisceau, c’est le seul moyen fiable d’éviter ces pannes récurrentes.

Multiplexage du véhicule : la contrainte que les schemas prise remorque classiques ignorent

La plupart des guides en ligne présentent un schéma de branchement fil par fil, couleur par couleur, comme si chaque véhicule fonctionnait de la même façon. Sur les modèles récents, le réseau électrique est multiplexé : les signaux d’éclairage ne circulent plus directement depuis le commutateur vers les feux, ils transitent par un calculateur qui gère la puissance envoyée à chaque lampe.

Brancher un faisceau de remorque directement sur les feux arrière d’un véhicule multiplexé provoque souvent des codes défaut au tableau de bord, voire une coupure de l’éclairage. Un boîtier de commande d’attelage (module dédié) est alors indispensable pour convertir les signaux multiplexés en sorties compatibles avec la prise de la remorque.

Ce boîtier se raccorde au réseau CAN du véhicule et génère des sorties séparées pour chaque fonction (clignotant, stop, feux de position, antibrouillard arrière). Sans lui, même un schéma de câblage parfaitement suivi ne fonctionnera pas sur un véhicule multiplexé.

Avant d’acheter un faisceau universel, on vérifie donc si le véhicule tracteur utilise un réseau multiplexé. L’information figure dans la notice technique ou auprès du constructeur. Si c’est le cas, on oriente le choix vers un faisceau spécifique avec boîtier électronique homologué pour le modèle exact du véhicule.

Schéma de câblage prise remorque posé sur un établi avec outils électriques

Code couleur des fils et affectation des broches sur une prise 7 broches

La prise à 7 broches reste le standard européen pour les remorques légères. Chaque broche correspond à une fonction précise, et chaque fil du faisceau porte une couleur normalisée. Mélanger deux fils, c’est obtenir un clignotant qui s’allume quand on freine, ou un feu de brouillard qui clignote.

Voici l’affectation standard sur une prise 7 broches (norme ISO 1724) :

Broche Fonction Couleur du fil
1 Clignotant gauche Jaune
2 Antibrouillard arrière Bleu
3 Masse (retour commun) Blanc
4 Clignotant droit Vert
5 Feu de position droit Brun
6 Feux de stop Rouge
7 Feu de position gauche Noir

La broche 3 (masse) est la source de la majorité des pannes intermittentes. Un mauvais contact sur la masse suffit à rendre aléatoire le fonctionnement de tous les feux. On privilégie une connexion directe à la carrosserie du véhicule, sur un point métallique propre et décapé, plutôt qu’un simple raccord au fil de masse existant.

Prise 13 broches : quand passer au format étendu

La prise 13 broches (norme ISO 11446) reprend les sept fonctions de base et ajoute six broches supplémentaires : alimentation permanente, alimentation commutée par le contact, feu de recul, et lignes réservées. Ce format est nécessaire dès qu’on tracte une caravane avec réfrigérateur, ou une remorque équipée d’un système de charge de batterie auxiliaire.

On peut passer d’un format à l’autre grâce à un adaptateur 7 vers 13 broches (ou l’inverse), mais un adaptateur ne crée pas les fonctions manquantes. Brancher un adaptateur 7/13 sur un faisceau 7 broches ne fournira pas l’alimentation permanente : les broches supplémentaires resteront inactives.

Prises 7P+1 et testeurs rechargeables : deux évolutions qui réduisent les pannes

Les formats classiques 7 et 13 broches couvrent la majorité des usages. Deux évolutions récentes méritent l’attention pour ceux qui veulent fiabiliser leur installation électrique sur le long terme.

La prise 7 broches + 1 broche (7P+1)

Certains fabricants proposent désormais une prise véhicule intégrant une broche supplémentaire dédiée à l’alimentation d’un accessoire spécifique de la remorque. L’intérêt est concret : au lieu de surcharger le faisceau principal en y greffant un raccord sauvage pour alimenter un treuil ou un éclairage de travail, la broche dédiée isole cette consommation du circuit d’éclairage. Les pannes de feux causées par une surcharge disparaissent.

Testeur d’éclairage 12 V rechargeable

Vérifier le fonctionnement de chaque broche sans atteler le véhicule, c’est ce que permet un testeur d’éclairage de remorque rechargeable. On branche le testeur directement sur la prise côté remorque, et chaque fonction s’allume individuellement. Ce type d’appareil (comme le testeur Aspöck 12 V rechargeable) détecte les faux contacts et l’oxydation avant que le problème ne se manifeste sur la route.

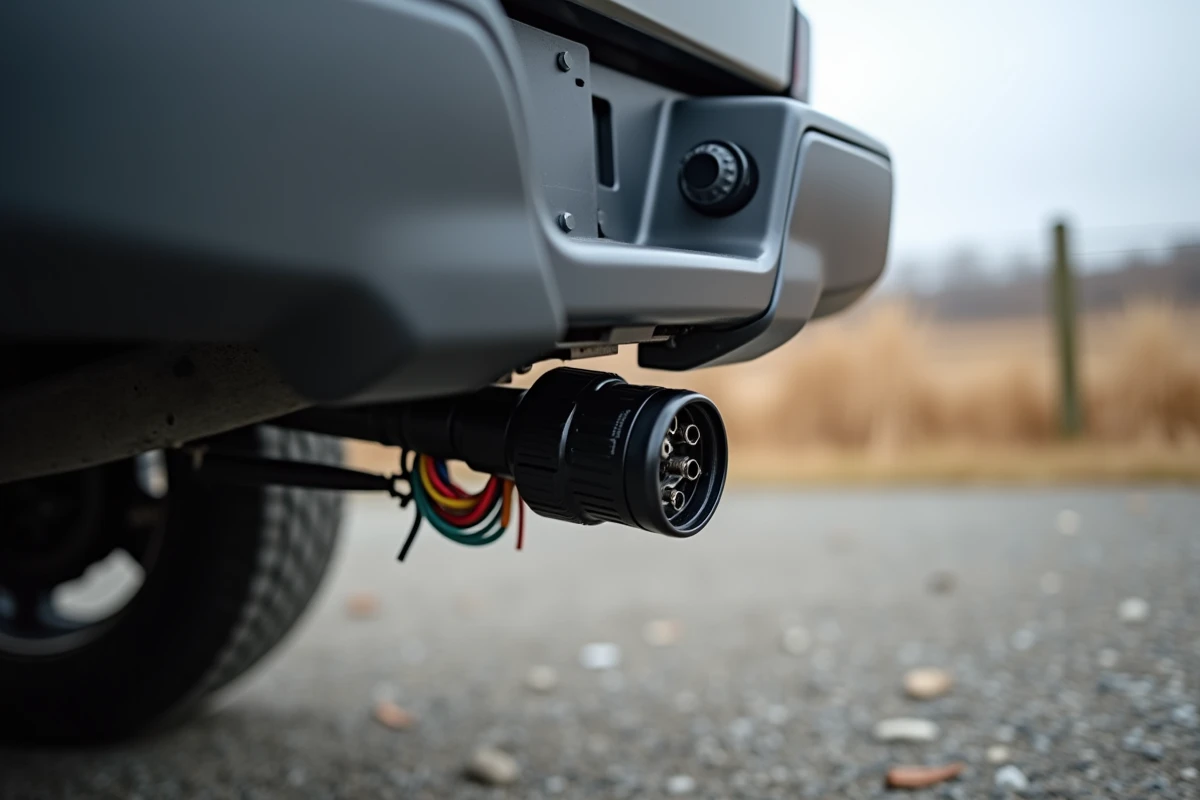

Prise remorque 13 broches montée sous un pickup avec faisceau électrique fixé sur le châssis

Branchement du faisceau d’attelage : les erreurs qui provoquent des pannes électriques

Le schéma de câblage ne protège pas contre les erreurs de méthode. Voici les trois causes de panne les plus fréquentes lors de l’installation d’un faisceau de remorque, et la façon de les éviter.

  • Raccords par torsion sans soudure ni connecteur étanche : les fils simplement torsadés et enrubannés de scotch isolant s’oxydent en quelques mois. On utilise des connecteurs à sertir avec gaine thermorétractable, ou on soude les jonctions avant de les isoler.
  • Masse raccordée en cascade sur un fil existant au lieu d’un point de carrosserie propre : le courant de retour passe par une résistance variable, ce qui provoque des variations d’intensité lumineuse et des clignotants erratiques.
  • Section de fil sous-dimensionnée pour l’alimentation permanente (broche 9 sur prise 13 broches) : si on alimente un réfrigérateur de caravane avec un fil trop fin, l’échauffement peut faire fondre la gaine et provoquer un court-circuit. La section minimale dépend de la longueur du câble et de l’intensité consommée, les retours varient sur ce point selon les installations.

Après chaque branchement, on teste chaque fonction individuellement : clignotant gauche, clignotant droit, feux de stop, feux de position, antibrouillard. Un multimètre permet de vérifier la continuité de la masse et la tension sur chaque broche. Un test complet avant le premier roulage prend cinq minutes et évite un contrôle routier désagréable.

Le faisceau d’attelage n’est pas un branchement qu’on fait une fois pour l’oublier. L’oxydation des contacts progresse avec l’humidité et le sel de déneigement. Nettoyer les broches de la prise avec un spray contact et vérifier le serrage des cosses une fois par saison reste la meilleure prévention contre les pannes d’éclairage de remorque.
